工作原理：稱重式雨量計基于稱重原理技術，利用高精度稱重傳感器測量“降水增量”，可進行固態（降雪）、液態（降雨）及固液混合態（雨夾雪、凍雨）等全類型降水量監測。

硬件配置：稱重式雨量計主要由主控裝置、承雨口、集水器、排水裝置、稱重傳感器、保護外殼、安裝基座、防風圈等組成。

符合國標：

中華人民共和國水利部發布的SL/T 811.4-2021《降水量觀測儀器》水利行業稱重式雨量計標準。

中華人民共和國氣象局發布的QX/T 320-2016《稱重式降水測量?jī)x》氣象行業稱重式雨量計標準。

供電電源】：10~30V DC

平均功耗：

高寒型：30W（配備加熱模塊，供電DC12V）

通訊方式：

脈沖型：使用方通過獲取雨量計的脈沖通斷次數，依據雨量計相應分辨率計算不同時間段內的降雨量。

RS485型：雨量計為Modbus-RTU協議，設備自帶時鐘，內部預設了多種已定義好的雨量程序，包括“當天降雨量”、“分鐘降雨量”、“昨日降雨量”、“總降雨量”、“降雨強度”等參數，使用方可通過485指定直接讀取以上降雨量數據

分辨率：0.1mm/0.2mm/0.5mm/1mm

雨強范圍：6~1800mm/h

典型精度：

當降水量≤10mm時，最大允許誤差為土0.2mm；

當降水量＞10mm時，最大允許誤差為±2%；

工作環境：-35℃~+65℃，0%RH~95%RH非凝露

主控裝置:

采集稱重傳感器的實時數據。

將獲取的重量信息轉化為脈沖、RS485輸出信號。

當水量達到設定閾值，控制排水裝置自動排水。

現場溫度較低，控制加熱設備加熱，避免雨雪結冰現象發生。

承雨口：

承雨口內壁深度大于100mm，可保證進入承雨口的降雨不會濺出承雨口外。

承雨口內徑φ200+0.6mm

刃口銳角40°～45°

集水器：

集水器位于承雨口下方，收集降水，為不銹鋼材質筒型結構。

集水器容量默認為28L，支持聯動主控裝置控制自動排水。

排水裝置：

當水量達集水器容量的80%時，排水裝置啟動控制自動排水。

排水裝置排水過程約持續1min，排水期間不計量降雨量，排水結束后集水器內會剩余1-2L左右的液體。

因防凍液與降水混合，過程中會排出部分防凍液，冬季若出現排水現象，注意更換防凍液。

蒸發抑制油因密度較小，漂浮在液體表層，不會隨液體自動排除。

稱重傳感器：

稱重部件采用壓電式稱重傳感器感應壓力變化，將降水增量轉化成相應的降水量輸出。

稱重傳感器采用封閉式結構，承載式稱重方式。

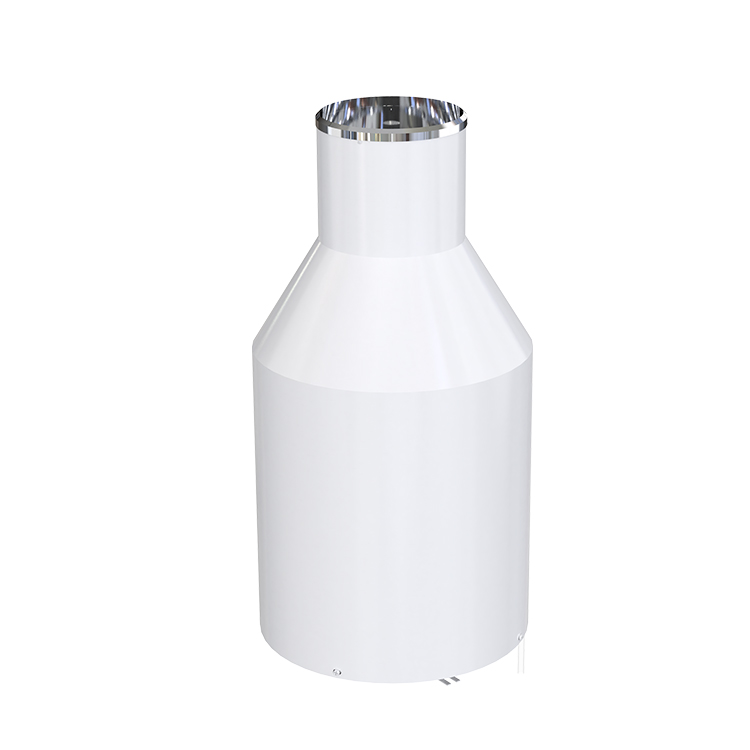

保護外殼：

保護外殼可保護降水稱重單元和降水?dāng)?shù)據處理單元等部位。

保護外殼采用不銹鋼材質,表面噴涂白色亞光防鹽霧腐蝕涂層。

外殼設計呈“凸”字型，可起到防風、減少蒸發和增加降水捕獲量的功能

安裝基座：

安裝基座便于裝卸，并對稱重傳感器、排水裝置、主控裝置起到一定的防護作用。

安裝基座牢固、可靠，宜具有減振、調平功能。

采用不銹鋼材質,表面噴涂白色亞光防鹽霧腐蝕涂層。

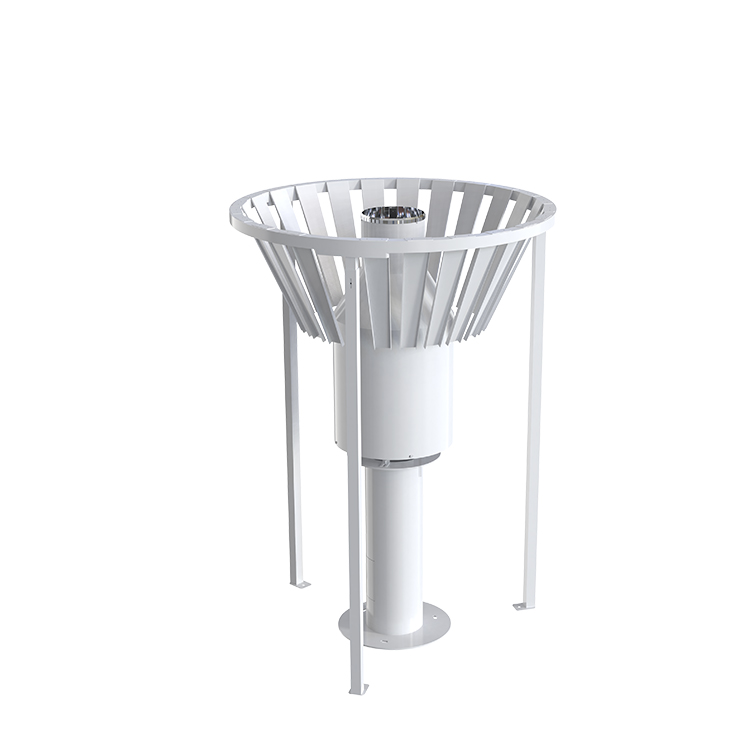

防風圈：

防風圈由圓形龍骨、T型架、風擋單片組成，表面噴涂白色亞光防鹽霧腐蝕涂層。

在有固態降水監測需求的場地，安裝的稱重式雨量計宜加裝防風圈。
